پوشش قیر پایه نفتی
در مورد پوشش پایه نفتی، اعمال پوشش به این ترتیب است که ابتدا یک لایه قیر بر روی لوله ریخته شود، سپس یک لایه نوار فایبرگلاس، دوباره یک لایه قیر و سپس نوار رویی به دور لوله پیچیده شود. در مرحله پیچیدن نوار زیری باید زاویه و نیروی نگه دارنده رول به گونه ای باشد که نوار دارای چین و چروک نشود و از تماس پیدا کردن نوار با سطح لوله جلوگیری شود. این نوار برای افزایش استحکام عایق به کار می رود و باید دقیقاً در وسط پوشش لوله قرار گیرد و بسته به سایز لوله، همپوشانی حداقل 12 ميلي متری داشته باشد. اگر در این مرحله رطوبتی بر روی لوله باشد بین فلز و پوشش محبوس می شود و رطوبت حاصله باعث جداشدن عایق می شود و در هنگام انجام تست هالیدی دستگاه اخطار می دهد ( اصطلاحاً بوق سوزنی می زند).
بسته به ضخامت و استحکام مورد نیاز از یک لایه (Single coat) یا دو لایه (Double coat) نوار زیری استفاده می شود. پوشش Single Coat دارای ضخامت 4 میلی متر و پوشش Double Coat ضخامت 6 -5/5 میلی متر دارد.
بسته به ضخامت و استحکام مورد نیاز از یک لایه (Single coat) یا دو لایه (Double coat) نوار زیری استفاده می شود. پوشش Single Coat دارای ضخامت 4 میلی متر و پوشش Double Coat ضخامت 6 -5/5 میلی متر دارد.
استاندارد های مربوطه
- EN 10300
- BS 4147
- Shell DEP 31.40.30.33
- DNV RP-F-106
- ISO 9001 :2000
در صورت الزام پوشش با هر استاندارد ملی و بین المللی دیگر که در تطابق با این نوع سیستم پوششی می باشد، با شرکت نیک محضر اسپادانا تماس حاصل نمایید.
کلیات اجرای پوشش قیر پایه نفتی
کلیات اجرای این پوشش در جدول ذیل آورده شده است:
| Bitumen Enamel | Capability/Property |
|---|---|
| 90mm | Minimum Pipe Diameter |
| 1200mm | Maximum Pipe Diameter |
| 5.5m | Minimum Pipe Length |
| 18m | Maximum Pipe Length |
| 10ºC- | Minimum Recommended Operating Temperature |
| *70ºC | Maximum Recommended Operating Temperature |

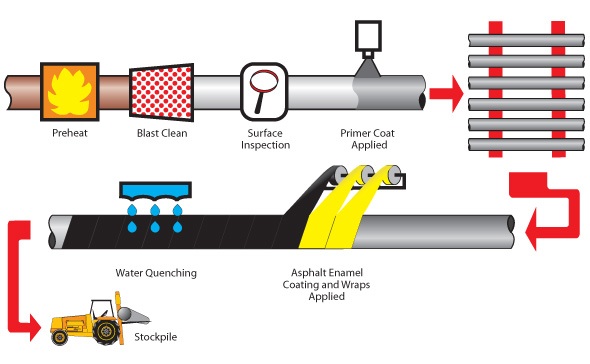

فرایند اجرای پوشش قیر پایه نفتی
فراینداجرای این پوشش در تصویر زیر نمایش داده شده است:
